KAWPN32X00
IO-Link模块
主站模块
- 协议： ProfiNet
- 信号类型： 八路IO-Link 接口
- IO-Link接口类型： 4*Class-A + 4*Class-B
- 壳体材质： 塑料
- 防护等级： IP67
- 技术特点

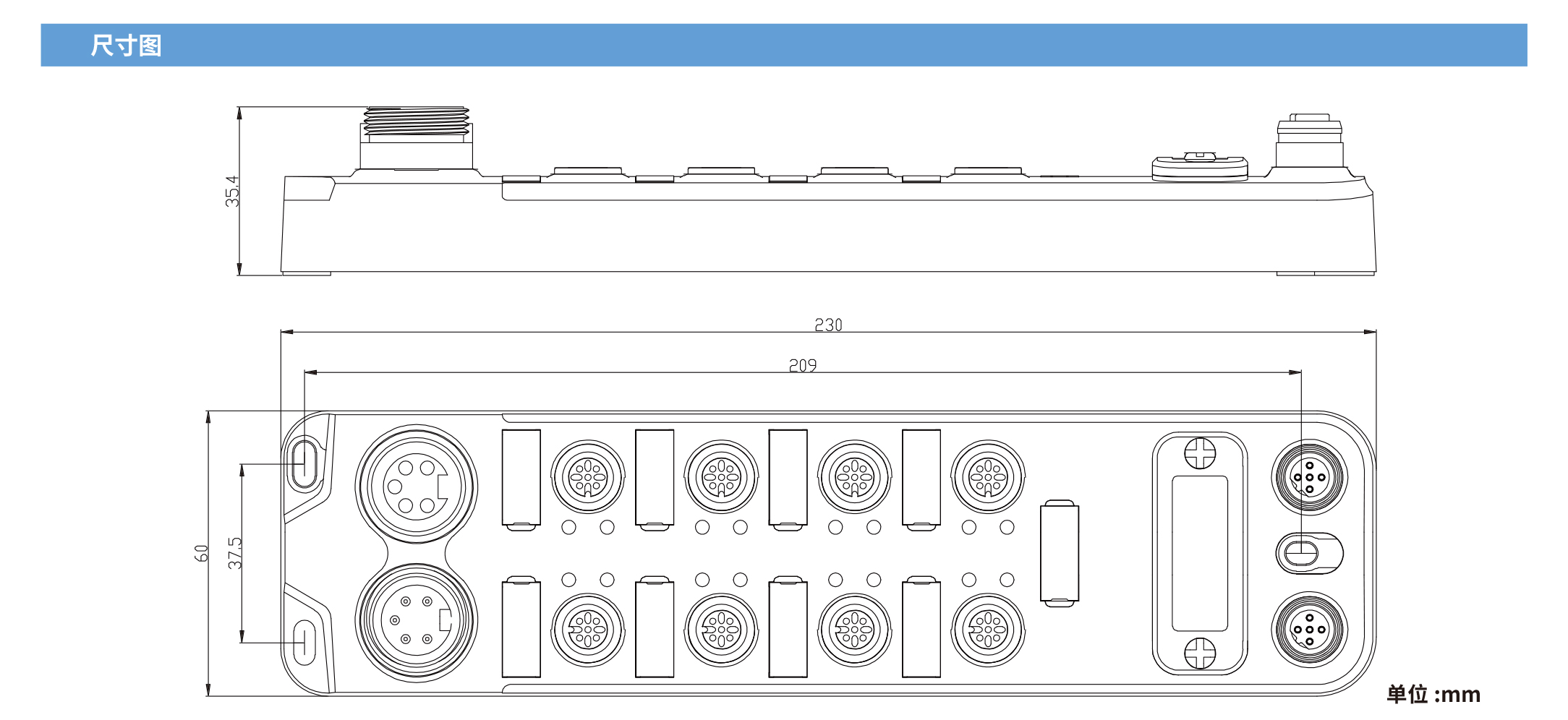

- 尺寸

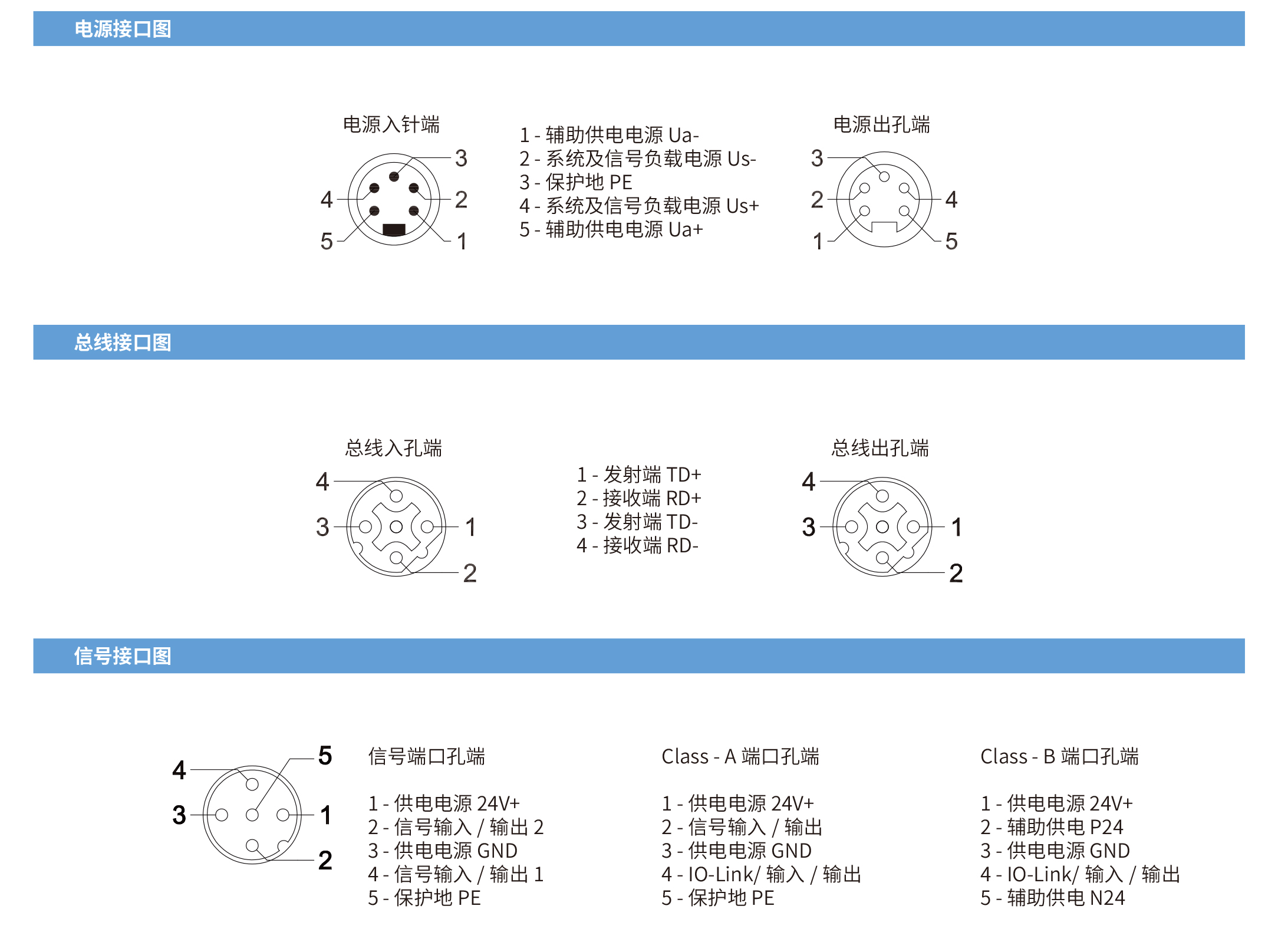

- 连接
- 其它
| 总线传输： | |
|---|---|
| 通讯协议 | Profinet |
| 工作模式 | 自动协商机制，自动翻转功能 |
| 传输速率 | 10/100 Mbps |
| 地址分配 | Profinet 标准，DCP |
| 拓扑功能 | 支持 |
| 环网冗余功能（MRP） | 支持 |
| 电源供电： | |
| 工作电压 | 24V DC（18…30 VDC） |
| 模块消耗电流 | 最大200mA |
| 系统及输入信号供电 | Us，不超过 8A |
| 辅助电源供电 | Ua，不超过 8A |
| 电气隔离 | Us 和Ua：24V 隔离，0V 隔离 |
| 电气参数： | |
| IO-Link 通道数 | 8 |
| IO-Link 接口类型 | 4*Class-A + 4*Class-B |
| IO-Link 版本 | IO-Link V1.1.2 |
| IO-Link 传输速率 | COM1（4.8kbps）、COM2（38.4kbps）、COM3（230.4kbps） |
| 输入通道数 | 最大 12 |
| 输入供电电流（Pin1&Pin3） | IO-Link 接口最大 1.6A，普通信号接口最大 200mA |
| 辅助供电电流（Pin2&Pin5） | 每通道最大 2A |
| 输入信号类型 | PNP型传感器，行程开关，干接点等（SIO 模式） |
| 输入滤波延时 | 1.6 ms |
| 输出通道数 | 最大12 |
| 输出供电电流 | Pin2: Max. 2A; Pin4: Max. 100mA |
| 输出信号类型 | 指示灯，微型电磁阀等（SIO 模式） |
| 输出开关频率 | 阻性负载 100Hz，感性负载 5Hz |
| 诊断： | |
| 通讯状态 | LED 指示，通讯报文 |
| 供电检测 | 支持，低电压报警 |
| 短路和过载保护 | 支持，LED 指示 |
| 物理特征： | |
| 尺寸 | 60x 230 x39mm |
| 工作温度 | -25~70℃ |
| 存储温度 | -40~85℃ |
| 防护等级 | IP67 |
